Индикаторный нутромер определяет внутренний размер сравнительным методом: показание формируется относительно заранее установленного исходного значения. Для воспроизведения этого значения применяют установочные меры, одна из которых — кольцо с известным внутренним диаметром.

При выборе кольца недостаточно совпадения цифры в наименовании с номиналом отверстия. Нужно учитывать действительный размер меры, класс точности, диапазон, метрологический статус и условия, в которых кольцо будет использоваться.

Чем установочное кольцо отличается от обычной детали известного размера

Для первоначальной настройки теоретически можно использовать отверстие, размер которого предварительно определен другим средством измерений. Однако деталь не становится от этого полноценной установочной мерой.

Установочное кольцо создается именно для воспроизведения внутреннего цилиндрического размера. Для него нормируются не только размер, но и геометрические характеристики рабочей поверхности.

Поэтому применение установочного кольца уменьшает зависимость настройки от случайной геометрии производственной детали и позволяет воспроизводить исходный размер в установленной измерительной схеме.

Установочное кольцо и предельный калибр-кольцо — не одно и то же

Эти изделия могут быть внешне похожи, но решают разные задачи.

Установочное кольцо используют как размерную меру при настройке измерительного прибора. Результат работы нутромера затем выражается относительно известного размера этого кольца.

Предельный калибр используется для контроля по принципу соответствия установленным границам, а не для считывания численного отклонения нутромера.

Поэтому кольцо для настройки НИ выбирают именно как установочную меру, а не как предельный калибр аналогичного размера.

С какого параметра начинать выбор

Первый параметр — контролируемый внутренний размер.

Установочное кольцо должно позволять настроить нутромер в той области, где затем будет выполняться измерение. Чем ближе установочный размер к рабочему размеру, тем меньше диапазон относительного перемещения, который приходится использовать после настройки.

Но из этого не следует правило, что для каждого допуска требуется отдельное кольцо строго с номиналом, равным середине поля допуска. Конкретная схема зависит от диапазона нутромера, конструкции сменных элементов, допуска измеряемого размера и метрологической процедуры предприятия.

На практике закупку начинают с перечня реально контролируемых отверстий, а уже затем определяют, какие установочные размеры должны воспроизводиться.

Номинальный и действительный размер

Номинальный диаметр нужен для идентификации и подбора кольца, но при точной настройке значение установочной меры должно приниматься по ее метрологической документации.

Предположим, предприятие приобрело кольцо номиналом 40 мм, а установленное для конкретного экземпляра значение составляет 40,0012 мм. Если нутромер настраивают на нуль по этому кольцу, именно 40,0012 мм является исходным значением сравнительной схемы.

Игнорирование действительного значения означает, что его отличие от номинала будет перенесено в результаты измерения.

Поэтому при получении кольца необходимо проверить не только маркировку на корпусе, но и паспортные либо иные предусмотренные документы на конкретную меру.

Что означает класс точности кольца

Для установочных колец предусмотрены классы точности, которые характеризуют совокупность требований к мере, а не одну универсальную величину «погрешности кольца».

Нормируются размерные и геометрические характеристики рабочей поверхности, в том числе отклонение от круглости.

Поэтому неверно выбирать класс по принципу «1-й всегда лучше, значит для производства нужен только он». Установочная мера должна соответствовать требованиям измерительной задачи и обеспечивать необходимый вклад в метрологические характеристики всей системы.

Избыточно высокий класс может не давать практического преимущества, если основное ограничение задает сам нутромер, его индикатор, условия установки или метод контроля.

С другой стороны, установочная мера с недостаточными характеристиками ограничивает возможность настройки более точного нутромера.

Как связать класс кольца с нутромером

При подборе нужно рассматривать не кольцо отдельно, а цепочку:

установочная мера → нутромер → метод измерения → допуск контролируемой детали.

Если применяется индикаторный нутромер с ценой деления 0,01 мм и соответствующим пределом допускаемой погрешности, выбор кольца должен обеспечивать требуемую точность его настройки.

Для нутромеров повышенной точности с более мелким отсчетом требования к установочной мере могут быть выше. При этом ориентироваться только на количество знаков на индикаторе нельзя: необходимо использовать метрологические характеристики конкретного типа нутромера.

Область стандарта и фактический ассортимент

При выборе установочного кольца необходимо проверять, каким нормативным или техническим документом установлены характеристики конкретного изделия.

Нельзя автоматически переносить требования одного стандарта на каждое кольцо, находящееся в товарной категории.

Если размер или исполнение выходит за область конкретного стандарта, характеристики проверяют по описанию типа средства измерений, технической документации производителя и паспорту изделия.

Это особенно важно для малых или нестандартных диаметров, которые могут выпускаться по отдельной нормативной документации.

Одно кольцо или набор

Набор целесообразен, когда на участке регулярно контролируется несколько типоразмеров отверстий.

Если производство стабильно работает с одним-двумя внутренними диаметрами, закупка индивидуальных колец может точнее соответствовать реальной измерительной задаче.

Если номенклатура деталей широкая, набор уменьшает необходимость каждый раз строить размер через другую комбинацию установочных мер.

Выбор определяется не количеством размеров «на всякий случай», а картой контрольных операций предприятия.

Госреестр и поверка

Наличие типа установочного кольца в Государственном реестре средств измерений означает, что утвержден соответствующий тип средства измерений. Это не следует смешивать с поверкой конкретного экземпляра.

Поверка подтверждает соответствие конкретного средства измерений установленным метрологическим требованиям.

Если измерительная операция относится к сфере государственного регулирования обеспечения единства измерений и для нее требуется применение поверенных средств измерений, метрологический статус конкретного кольца проверяют отдельно.

При этом поставка с поверкой является условием комплектации заказа, а не геометрической характеристикой кольца.

Межповерочный интервал также нельзя назначать универсально, например «один год для любого кольца»: его проверяют для конкретного утвержденного типа и применяемой метрологической документации.

Почему кольцо нужно выдерживать перед работой

Перед применением установочное кольцо выдерживают в условиях рабочего помещения, чтобы уменьшить разницу температур между мерой, нутромером и окружающей средой.

Смысл этого требования метрологический: размер металлического кольца зависит от температуры. Если холодное кольцо принести со склада и сразу выполнить настройку, а измерять затем детали в другом температурном состоянии, часть результата будет определяться не геометрией отверстия, а температурной разницей.

По этой же причине следует избегать длительного нагрева меры руками.

Для высокоточных операций температурный режим должен рассматриваться для всей измерительной цепочки: установочной меры, нутромера и контролируемой детали.

Какой торец использовать как базовый

Базовый торец выбирают в соответствии с документацией конкретного установочного кольца.

Это обеспечивает воспроизводимое положение меры во время настройки.

Нельзя использовать в качестве базы загрязненную поверхность или размещать под кольцом посторонние частицы. Даже если внутренний диаметр меры не изменился, перекос корпуса меняет положение нутромера относительно рабочей цилиндрической поверхности.

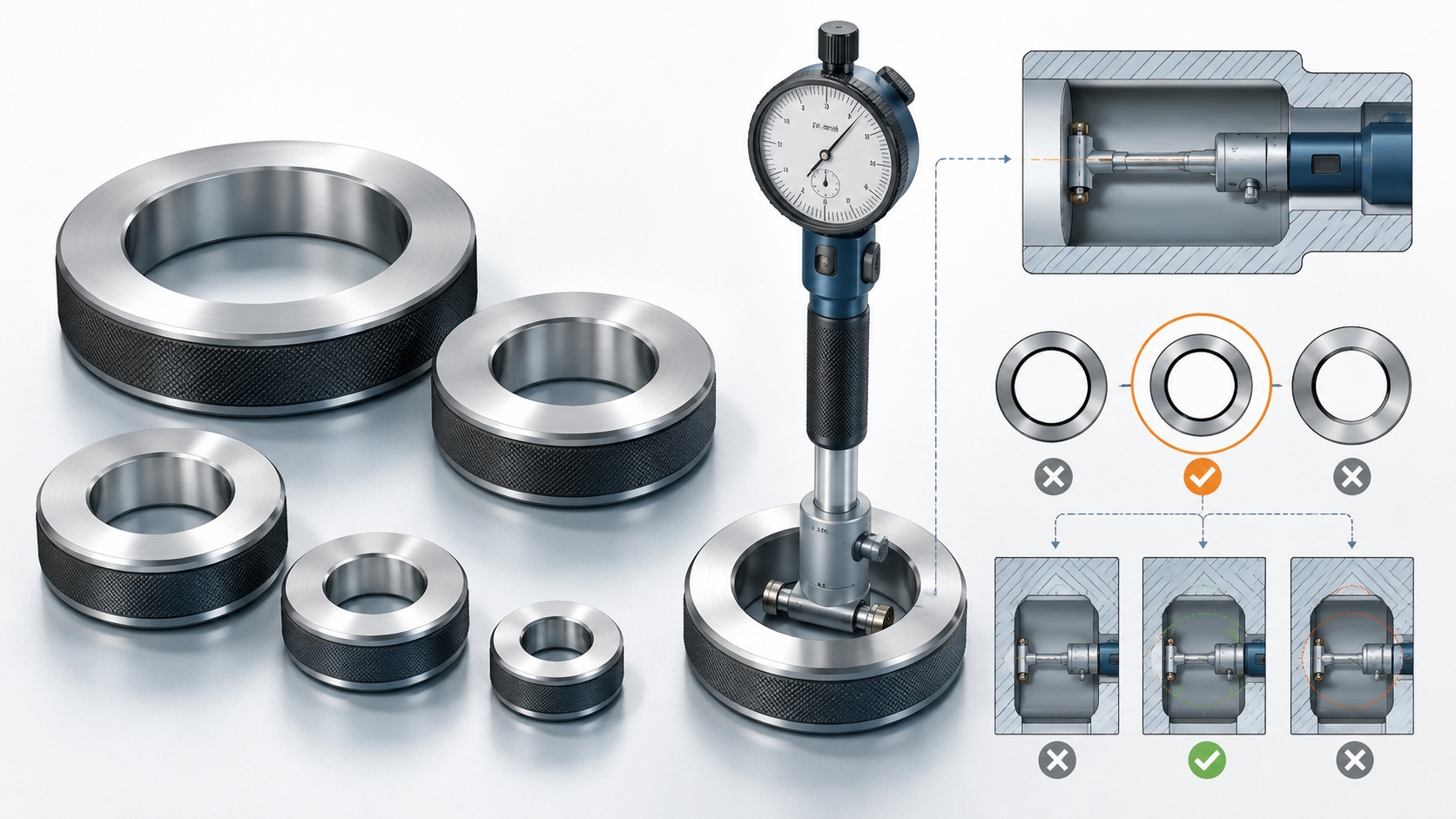

Где располагать контакты нутромера

Настройку выполняют не по фаске и не непосредственно возле торца.

Измерительные наконечники должны контактировать с рабочей цилиндрической поверхностью в нормируемой зоне кольца.

Поэтому «поймать размер» на кромке и считать настройку завершенной технически неправильно.

В рабочей зоне измерительные контакты должны воспроизводимо занимать то положение, которое соответствует принятой методике настройки.

Хранение и эксплуатация

Рабочую поверхность кольца защищают от коррозии, механических повреждений и абразивных загрязнений.

Даже небольшой задир или след коррозии в зоне контакта способен изменить положение измерительного наконечника.

После работы кольцо очищают в соответствии с документацией изготовителя и помещают в предназначенный футляр или упаковку. Консервационные операции не должны приводить к повреждению рабочей поверхности.

Периодически необходимо контролировать и состояние базового торца: повреждение опорной поверхности ухудшает повторяемость установки.

Основные ошибки при выборе

Первая ошибка — выбирать кольцо исключительно по номинальному диаметру.

Вторая — не учитывать класс точности и характеристики нутромера, который будет по нему настраиваться.

Третья — считать номер класса прямым эквивалентом одной величины допускаемой погрешности.

Четвертая — автоматически распространять требования одного ГОСТ на любое кольцо из каталога независимо от размера и документации конкретного типа.

Пятая — смешивать утверждение типа, поверку и обычную рабочую настройку.

Шестая — приобретать большой набор колец без анализа реально контролируемых типоразмеров.

Итог

Установочное кольцо задает размерную основу для сравнительных измерений нутромером. При подборе учитывают рабочий диаметр, установленное значение конкретной меры, класс точности, характеристики нутромера и требования к метрологическому статусу.

Само совпадение номинального диаметра не гарантирует правильного выбора. Кольцо является частью измерительной системы, поэтому его характеристики должны быть согласованы с точностью нутромера и задачей контроля.
