Патроны сверлильные, токарные

Сверлильные и токарные патроны для станочной оснастки

Патроны используют для закрепления режущего инструмента или заготовки относительно шпинделя станка. Несмотря на общую конструктивную задачу — надёжное зажатие и центрирование, сверлильные и токарные патроны работают с разными объектами. Сверлильный патрон удерживает сверло, развертку, зенковку или другой инструмент с цилиндрическим хвостовиком; токарный патрон закрепляет саму обрабатываемую деталь.

В каталоге Microntools представлено более 500 позиций станочной оснастки этого направления. Раздел объединяет сверлильные и токарные патроны, прямые и обратные кулачки, резьбонарезные и фрезерные патроны, цанговые системы и цанги. Такой состав позволяет комплектовать рабочее место не отдельной деталью, а совместимым набором оснастки под конкретный станок и технологическую операцию.

Сверлильные патроны для закрепления инструмента

Сверлильный патрон устанавливается на шпиндель станка или переходную оправку и зажимает цилиндрический хвостовик инструмента тремя сходящимися кулачками. Для станочного применения используют ключевые и быстрозажимные конструкции. В ключевом патроне усилие создаётся зубчатым венцом и ключом; быстрозажимное исполнение позволяет закреплять инструмент непосредственно вращением корпуса.

При выборе учитывают диапазон зажима, тип посадки и допустимое радиальное биение. Посадка может выполняться на конус или резьбовое соединение, а для установки на шпиндель с другим размером применяются соответствующие оправки и переходные элементы. На точность операции влияет вся цепочка «шпиндель — посадка — патрон — инструмент», поэтому заявленное биение самого патрона следует рассматривать вместе с состоянием и точностью оборудования.

Для сверлильных станков особенно важна устойчивость зажима при повторяющихся циклах. При обработке крупным инструментом дополнительно учитывают передаваемый крутящий момент и конструкцию кулачков.

Токарные патроны и кулачки

Токарные патроны служат для закрепления заготовки на шпинделе токарного станка. В категории Microntools широко представлены трёхкулачковые самоцентрирующие патроны: при вращении механизма все три кулачка перемещаются одновременно и центрируют круглую или шестигранную заготовку относительно оси вращения.

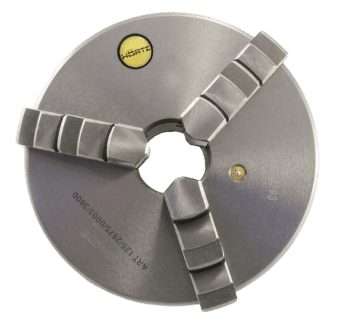

Размерный ряд включает патроны диаметром 80, 100, 160, 200, 250, 315 и 400 мм. Например, трёхкулачковый токарный патрон HORTZ PRO 100 мм относится к компактным исполнениям для станков соответствующего типоразмера.

Для токарного патрона принципиальны способ крепления на шпинделе, наружный диаметр, диапазон зажима, комплект кулачков, допустимая частота вращения и требования к биению. Эти параметры нельзя подбирать независимо друг от друга: патрон должен соответствовать конструкции шпиндельного узла и режиму обработки.

Кулачки, цанги и специализированные патроны

В разделе представлены прямые и обратные кулачки к токарным патронам разных диаметров. Прямые применяют при типовом наружном или внутреннем зажиме в пределах предусмотренного диапазона, обратные позволяют работать с заготовками большего диаметра и изменяют расположение ступеней относительно детали. Кулачки необходимо подбирать именно к совместимой модели и размеру патрона.

Цанговые патроны используют там, где требуется зажим инструмента или круглой заготовки через упругую разрезную цангу. На странице представлены системы ER11, ER16, ER20, ER25, ER32 и ER40. Для операций нарезания резьбы предусмотрены отдельные резьбонарезные патроны и сменные головки, а для фрезерного оборудования — соответствующая инструментальная оснастка.

Такое разделение важно при закупке: сходный наружный размер патрона ещё не означает совместимость с конкретным шпинделем, кулачками, цангой или инструментом.

Комплектование станка и поставка предприятиям

Патроны работают в составе общей системы станочной оснастки. Для токарных операций вместе с ними могут потребоваться центры вращения и упорные, а при оснащении резцового узла — резцедержатели. При формировании заявки рационально сразу сверять посадки, типоразмеры и совместимость всех элементов.

Microntools более 20 лет работает с промышленными предприятиями и объединяет три производства. В каталоге представлены патроны и комплектующие HORTZ, БелТАПАЗ и других производителей, включая ходовые складские позиции и специализированную оснастку.

Компания работает с юридическими лицами по безналичному расчёту, счёт выставляется в день оформления заказа, доставка организуется по России. Для постоянных клиентов предусмотрены индивидуальные условия и отсрочка платежа до 60 дней. Для подбора патрона достаточно указать модель станка, тип шпинделя или посадки, требуемый диапазон зажима, диаметр патрона и характер выполняемой операции — специалисты Microntools помогут проверить совместимость до оформления поставки.
