Столы поворотные, неповоротные

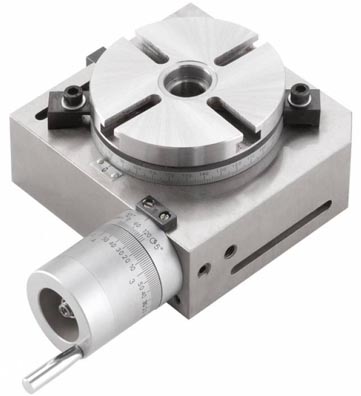

Поворотные столы для фрезерных станков

Поворотный станочный стол применяют для установки и углового позиционирования заготовки относительно режущего инструмента. Оснастка позволяет последовательно обрабатывать поверхности, отверстия, пазы и другие элементы, расположенные по окружности или под разными углами, без полной переустановки детали после каждой операции. Основная область применения — универсальные и вертикально-фрезерные станки, инструментальные и ремонтные участки, единичное и мелкосерийное производство.

В каталоге Microntools представлены горизонтальные и горизонтально-вертикальные поворотные столы Micron с диаметром планшайбы 160, 200 и 250 мм. Разные исполнения позволяют подобрать оснастку по габаритам заготовки, рабочему пространству станка и требуемому положению оси вращения.

Горизонтальные и горизонтально-вертикальные исполнения

Горизонтальный поворотный стол устанавливают планшайбой параллельно рабочему столу станка. Заготовка при этом вращается вокруг вертикальной оси. Такая схема применяется при обработке отверстий по окружности, радиальных пазов, граней и других элементов, положение которых задаётся угловым поворотом детали.

Горизонтально-вертикальный стол допускает установку планшайбы как горизонтально, так и вертикально. При вертикальном положении ось вращения детали становится горизонтальной, что расширяет возможности фрезерования торцевых и цилиндрических элементов и позволяет использовать одну оснастку для нескольких схем установки.

Например, станочный горизонтальный поворотный стол Micron диаметром 160 мм предназначен для установки на универсальные фрезерные станки. Диаметр его планшайбы составляет 160 мм, центровочное отверстие выполнено с конусом Морзе КМ2. На момент проверки эта модель поддерживается на складе.

Планшайба и закрепление заготовки

Рабочим элементом поворотного стола является круглая планшайба. На её поверхности предусмотрены пазы для установки крепёжных элементов, станочных тисков или других приспособлений. Заготовку необходимо закреплять так, чтобы при повороте её положение относительно планшайбы сохранялось и усилия резания не вызывали смещения.

Для прямого закрепления можно использовать крепёжные болты и шпильки, прихваты и Т-образные гайки соответствующего размера. При обработке небольших деталей удобна установка станочных тисков непосредственно на планшайбу.

Центральное отверстие с конусом Морзе позволяет использовать центровочную оснастку и облегчает совмещение детали с осью вращения. При подборе дополнительного приспособления важно учитывать не только посадочный размер, но и допустимую высоту всей сборки относительно шпинделя станка.

Угловое позиционирование и делительные операции

Механизм поворота позволяет установить планшайбу под требуемым углом и зафиксировать её перед обработкой. Это используется при последовательном расположении отверстий по окружности, фрезеровании граней, пазов и других повторяющихся элементов.

При таких операциях особенно важны люфт механизма, точность углового позиционирования и надёжность фиксации планшайбы. Чем выше требования к взаимному расположению элементов детали, тем большее значение имеет состояние всей системы — самого станка, крепления стола, поворотного механизма и способа установки заготовки.

Поворотный стол не следует автоматически приравнивать к специализированной делительной головке. Хотя обе разновидности оснастки позволяют задавать угловое положение детали, конструкция, диапазон возможностей и порядок выполнения делительных операций могут различаться. Конкретную схему выбирают исходя из требуемой обработки.

Размер стола и установка на станок

Диаметр планшайбы выбирают с учётом размеров и массы заготовки, способа её крепления и свободного пространства на основном столе оборудования. В линейке Micron представлены исполнения диаметром 160, 200 и 250 мм. Увеличение диаметра даёт больше места для установки детали и крепежа, но одновременно увеличивает габариты и массу всей оснастки.

Перед установкой необходимо проверить размеры рабочего стола станка, расположение Т-образных пазов, высоту от поверхности стола до шпинделя и допустимую нагрузку. Крупная заготовка вместе с поворотным столом, тисками и крепёжной оснасткой образует единую систему, поэтому каждый элемент должен соответствовать возможностям станка.

Если для закрепления детали требуется отдельный зажимной узел, вместе со столом можно подобрать патроны и другую станочную оснастку.

Поставка поворотных столов предприятиям

Microntools более 20 лет работает с промышленными предприятиями и объединяет три производства. В категории представлены станочные поворотные столы Micron и специализированные столы другого назначения. Ходовые горизонтальные и горизонтально-вертикальные модели диаметром 160 и 200 мм поддерживаются на складе, более крупные исполнения можно включать в заявки под заказ.

Компания работает с юридическими лицами по безналичному расчёту, счёт выставляется в день оформления заказа, доставка организуется по России. Для постоянных клиентов предусмотрены индивидуальные условия и отсрочка платежа до 60 дней.

При подборе поворотного стола желательно указать модель станка, размеры и массу заготовки, необходимый диаметр планшайбы, требуемое положение оси вращения и способ закрепления детали. Специалисты Microntools помогут сверить габариты и совместимость оснастки до оформления поставки.
