Штангенинструмент

Штангенинструмент – это большая инструментов, основной функцией которых является измерение наружных и внутренних размеров и разметка. Размер деталей и изделий определяется по положению измерительной рамки, перемещающейся вдоль штанги со штриховой шкалой. В группу штангенинструментов входят: штангенциркули, штангенглубиномеры, штангенрейсмассы и штангензубомеры.

Приборы могут иметь следующие типы отсчетных устройств:

• нониус – самый популярный тип, цена деления может быть 0.1 мм или 0.05 мм;
• круговая шкала (циферблат), цена деления может быть 0.02 мм или 0.05 мм
• цифровое отсчетное устройство с ценой деления 0.001 мм

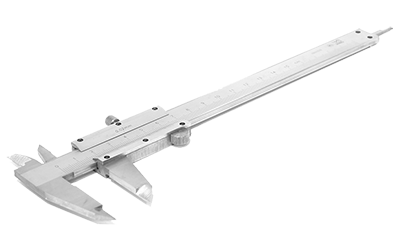

Штангенциркуль применяется для измерения наружных и внутренних размеров деталей, а так же глубины отверстий. Состоит из измерительной штанги с основной шкалой, подвижной рамки с нониусом, определяющим доли миллиметра, верхних и нижних губок, зажимного винта и линейки глубиномера.
Этот инструмент имеет множество конфигураций, в основном с разной формой и вылетом измерительных губок.

Штагнгенглубиномер имеет в основе штангу без губок и рамку с широким основанием и нониусом. Прибор предназначен для измерения глуюины отверстий и пазов.
Штангенрейсмасс применяется совместно с поверочной плитой. Позволяет измерять с высокой точностью высоту деталей, а также наносить на их поверхность разметочные штрихи. Прибор состоит из массивного чугунного основания, в которое установлена штанга. По штанге перемещается рамка с нониусом и закрепленным разметочным или измерительным наконечником.

Штангензубомер – прибор для измерения толщины зубьев шестерен на заданном расстоянии от окружности выступов. В промышленности применяется при изготовлении и ремонте различных механических узлов с зубчатыми передачами (редукторы и прочие механические вариаторы). Прибор имеет две взаимно перпендикулярные штанги, одну для установки высоты, а другую — для измерения длины хорды.

Штангенрейсмасс применяется совместно с поверочной плитой. Позволяет измерять с высокой точностью высоту деталей, а также наносить на их поверхность разметочные штрихи. Прибор состоит из массивного чугунного основания, в которое установлена штанга. По штанге перемещается рамка с нониусом и закрепленным разметочным или измерительным наконечником.
