Образцы шероховатости (ОШС)

Цена

+

Поверка/Калибровка

+

Материал

+

Шероховатость

+
Очистить фильтры
показывать по: 40 100 200

Артикул

Наименование

Цена

Наличие

Кол-во

369297
цена по запросу
0
Показаны с 1 по 40 из 121

Образцы шероховатости ОШС представляют собой металлические плитки имеющие определенные параметры шероховатости. Образец (эталон) воспроизводит поверхность, полученную определенным способом обработки. На производстве с ОШС визуально и на ощупь сравнивают металлическую поверхность, обрабатываемую разными способами: обтачиванием, шлифованием, растачиванием, фрезерованием, строганием, электроэрозионной, дробеструйной, пескоструйной обработкой и полированием. Образцы как правило изготавливаются из стали, чугуна и алюминия, но также могут быть латунными или медными и сравниваются соответственно с поверхностями из тех же материалов.



Существует два основных параметра по которым количественно можно оценить шероховатость:

Ra — среднее арифметическое отклонение профиля;

Rz - высота неровностей профиля по десяти точкам.

Условное обозначение эталона шероховатости должно содержать номинальное значение параметра Ra (Rz), условное обозначение способа обработки и обозначение стандарта.

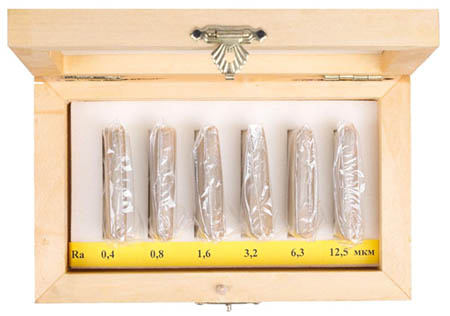

Поставляются в наборах из образцов, с различными параметрами шероховатости Ra.



По ГОСТ 9378-93 предусмотрены следующие наборы (наименование набора; вид обработки; форма образца шероховатости):

- Т (точение, цилиндрическая выпуклая)
- Р (расточка, цилиндрическая вогнутая)
- ФЦ (фрезерование цилиндрическое, плоская)
- С (строгание, плоская)
- ШП ШЦ ШЦВ (шлифование периферией круга, плоская, цилиндрическая выпуклая, цилиндрическая вогнутая)
- ТТ (точение торцевое, плоская)
- ФТ (фрезерование торцевое, плоская)
- ФТП (фрезерование торцевое, плоская)
- ШТ (шлифование торцевое, плоская)
- ШЧ (шлифование чашеобразным кругом, плоская)
- Э (электроэрозионная обработка, плоская)
- ДС ПС (дробеструйная, пескоструйная обработка, плоская)
- ПП ПЦ (полирование, плоская, цилиндрическая выпуклая).
