При проведении линейных замеров в промышленности образцом для сравнения служат специальные эталоны. Ими являются концевые меры длины. Это износоустойчивые бруски, сделанные из стали или твердых сплавов. Они выпускаются в виде цилиндров или параллелепипедов. Расстояние между сторонами у таких КМД регулируется ГОСТ.



Виды и назначение мер

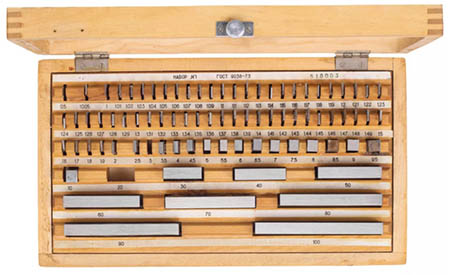

Размеры концевых мер длины находятся в диапазоне от 1 микрона до 10 мм. На каждой пластине нанесены ее характеристики. С помощью нескольких брусков можно собрать любой размер (сборка происходит методом притирки). Чем больше у вас вариантов, тем проще будет составить комбинацию. Поэтому КМД продаются не только поштучно, а наборами. В каждом комплекте содержится определенное количество плиток, размещенных в специальных разъемах в деревянном или пластиковом футляре.



Концевые меры длиныЭлементы набора являются носителями размера, которые можно использовать для сохранения и воспроизведения характеристик детали на производстве. Также их применяют для проверки на точность измерительных приборов, разметочных работ, настройки заводских станков и решения других задач.



Как использовать КМД



При выполнении сборки нужного размера из концевых мер длины выполняйте следующие правила:



1. Используйте не больше 5 брусков. Чем меньше пластин, тем выше точность.

2. Начинайте с больших плиток, добавляя к ним меньшие.

3. Перед началом работ лучше промойте КМД бензином или уайт-спиритом. В противном случае точность может быть нарушена мельчайшими жировыми отложениями от рук на поверхности брусков.

4. Воспользуйтесь эффектом притирки для объединения плиток в одно целое. Для этого надо совместить грани методом сдвига. Эффект притирки возникнет только в том случае, если поверхность будет идеально чистой. Более того, отсутствие пыли и других незаметных загрязнений на поверхностях эталонов защитит их от износа.

5. Используйте специальные стяжки, если вам нужно соединить больше 5 брусков из набора.

6. По краям готовой сборки поместите защитные пластины. Их присоединяют тоже методом притирки.



Измерительные эталоны бывают разного класса точности. Всего существует пять таких классов. Первый из них содержит высокоточные блоки.



Купить концевые меры длины можно в компании «Микрон». Мы вам предложим штучную продукцию или комплекты с разным количеством элементов. Выбирайте их по размерам и классу точности и делайте заказ. Если информация на странице товара не отвечает на все ваши вопросы, позвоните нашему менеджеру. Он зачитает вам технические характеристики изделий из документации, ответит на другие вопросы и оформит заявку на выбранные эталоны.
