Штангенрейсмасы

Штангенрейсмасы для измерения высоты и разметки деталей

Штангенрейсмас используют для измерения высоты элементов детали и разметки на заданном расстоянии от базовой плоскости. Основание прибора перемещается по поверочной плите, а рабочий наконечник устанавливают на требуемую высоту относительно её поверхности. Такая схема необходима при разметке корпусных деталей, проверке уступов, расположения площадок и других элементов, для которых важна единая высотная база.

В каталоге Microntools представлены штангенрейсмасы ШР с нониусом, ШРК с круговой шкалой и ШРЦ с цифровым отсчётом. Есть компактные и высокие исполнения для разных размеров заготовок, включая модели марки Micron.

Устойчивость основания и точность базирования

Результат зависит от состояния нижней опорной поверхности прибора и плиты, качества контакта измерительного или разметочного наконечника с деталью и отсутствия перекоса. Загрязнение, стружка и заусенцы между основанием и плитой непосредственно влияют на показания. Поэтому штангенрейсмас выбирают и эксплуатируют как систему «прибор — база — деталь», а не только по длине вертикальной штанги.

Для разметочных операций важны форма и твёрдость чертилки, возможность подвода её к нужной точке, фиксация рамки и наличие тонкой подачи. При измерениях учитывают геометрию контактного наконечника. Соответствующую базовую плоскость обеспечивают поверочные плиты из каталога; выбор плиты должен соответствовать массе и габаритам деталей.

Нониусные ШР, стрелочные ШРК и цифровые ШРЦ

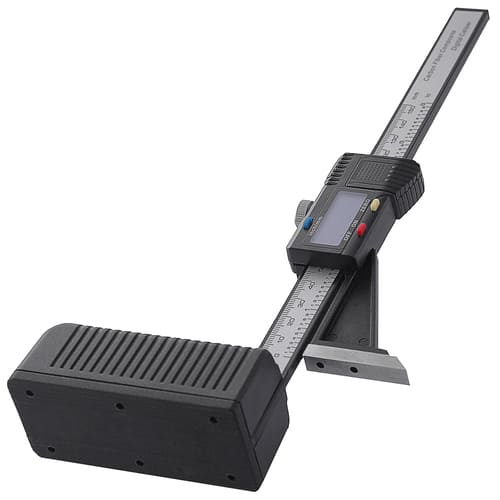

Механический ШР не зависит от питания и подходит для разметочного участка и периодических высотных измерений. ШРК позволяет читать перемещение по стрелочному механизму; ШРЦ удобен при частой перестановке размера, относительном отсчёте и серийных операциях. Конкретные функции цифровой модели, интерфейсы и степень защиты следует проверять по карточке и паспорту.

Пример ассортимента — штангенрейсмас ШР-200 0,05 Micron: предел измерений 200 мм, отсчёт 0,05 мм. Модель отмечена в Госреестре СИ, для неё на сайте указана возможность оформления заказа с поверкой. Такой вариант удобен при оснащении участка, где высотные размеры контролируют относительно плиты.

Как подобрать высоту и оснащение

Верхний предел выбирают по самой высокой точке детали с учётом положения наконечника и способа установки заготовки. Высокая штанга сама по себе не обеспечивает более точного результата: при больших вылетах возрастает значение жёсткости, состояния опор и правильного приложения измерительного усилия. Для крупных деталей дополнительно оценивают пространство для перемещения основания по плите.

Когда технологическая задача сводится к измерению глубины отверстий и пазов от верхней плоскости, используют штангенглубиномеры. Для оперативной проверки наружных размеров на рабочем месте подходят штангенциркули, однако они не заменяют штангенрейсмас при разметке от общей высотной базы.

Купить штангенрейсмасы для цеха и ОТК

ООО «Микрон» поставляет измерительный инструмент производственным и метрологическим подразделениям более 20 лет. Специалисты помогают подобрать высотный диапазон, тип отсчёта, исполнение наконечника и необходимые документы. Для рабочих мест можно объединить в одной заявке рейсмасы нескольких размеров и совместимую измерительную оснастку.

Компания оформляет счета юридическим лицам, поддерживает складскую программу востребованных моделей и отправляет заказы в регионы России. Для расчёта поставки достаточно указать высоту контролируемой детали, операции — разметка или измерение, требования к погрешности и необходимость поверки.
