Штангензубомеры для контроля толщины зубьев колёс

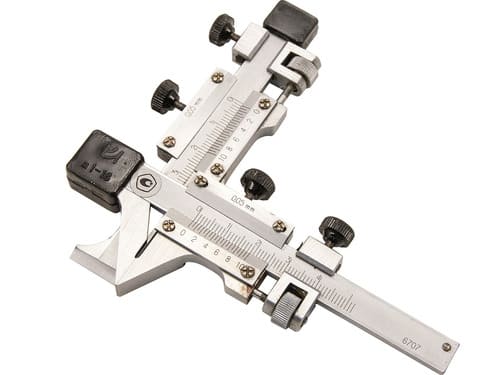

Штангензубомер применяется для измерения толщины зуба по хорде на установленной высоте от его вершины. Такой контроль выполняют при изготовлении и ремонте зубчатых колёс, проверке параметров зубонарезания и оценке отдельных размеров элементов зацепления. Обычный штангенциркуль не позволяет одновременно задать требуемую высоту контакта и измерить хордовую толщину зуба, поэтому для операции используют специализированный прибор с двумя взаимно перпендикулярными измерительными системами.

В каталоге Microntools представлены механические ШЗН с нониусом и электронные исполнения зубомеров. Ассортимент включает изделия Micron, КировИнструмент и других производителей.

Измерение толщины зуба по заданной хорде

Вертикальная измерительная система задаёт расстояние от вершины зуба до уровня, на котором контролируют его толщину. Горизонтальные губки касаются боковых поверхностей зуба и позволяют считать размер по хорде. Устанавливаемая высота и номинальная хорда определяются геометрией контролируемого колеса, в том числе модулем, числом зубьев и параметрами профиля.

Если установить неверную высоту, прибор покажет реальный размер на другом уровне профиля, но такой результат нельзя напрямую сравнивать с расчётным значением по чертежу. Поэтому исходные данные для контроля должны быть определены технологической документацией. Штангензубомер служит для проверки конкретного линейного параметра зуба и не заменяет комплексный контроль профиля, шага или биения зубчатого венца.

Механические и цифровые штангензубомеры

У ШЗН горизонтальная рамка и высотная линейка имеют собственные шкалы и механизмы установки; фиксация положения помогает выдерживать размер в ходе измерения. Цифровые исполнения ускоряют считывание, но не отменяют необходимость правильно задать высоту хорды и учитывать пределы допускаемой погрешности прибора.

В ассортименте есть штангензубомер ШЗН-18 0,05 (1–18) Micron с механическим отсчётом 0,05 мм. Для него в карточке предусмотрен вариант заказа с калибровкой. При выборе между ШЗН и электронным прибором сравнивают рабочий диапазон, разрешение отсчёта и требования к документальному подтверждению измерений.

Выбор зубомера под параметры колеса

В заявке недостаточно указать лишь наружный диаметр шестерни. Необходимо передать модуль, число зубьев, геометрию и диапазон контролируемой хорды, а также требуемую высоту измерения и допускаемые отклонения. Следует убедиться, что губки можно установить на нужный участок профиля и что диапазоны обеих измерительных систем подходят для детали.

Если в производстве нужны дополнительные средства контроля геометрии, в каталоге есть штангенциркули для общих размеров и штангенрейсмасы для высотных операций от плоскости. Их применение дополняет измерения зубомером, но не подменяет их.
