Штангентрубомеры

Штангентрубомеры для измерения наружного диаметра труб

Штангентрубомер типа ШТН предназначен для измерения наружного диаметра труб большого размера. Такой инструмент используют в трубопрокатном производстве, при контроле труб для магистральных и технологических трубопроводов и на участках, где необходимо проверить диаметр непосредственно на изделии. В отличие от глубиномеров для отверстий и скважин, ШТН работает с наружной цилиндрической поверхностью трубы.

В категории Microntools представлены штангентрубомеры КировИнструмент, включая исполнения ШТН-750, ШТН-1050 и ШТН-1150. Для закупки определяющими являются фактический диапазон конкретной модификации, габариты трубы, конструкция измерительных наконечников и доступ к зоне контроля.

Устройство ШТН и положение измерительных поверхностей

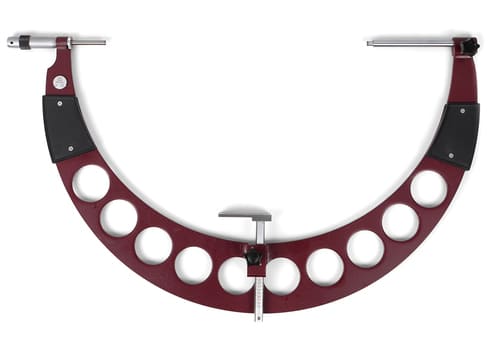

Крупногабаритный штангентрубомер имеет штанговую конструкцию и измерительные контакты, охватывающие наружный размер трубы. При измерении важно вывести рабочие поверхности на диаметр поперечного сечения; смещение инструмента относительно диаметральной плоскости приводит к ошибке. Точки контакта должны быть очищены от загрязнений, способных повлиять на результат.

В карточке штангентрубомера ШТН-750 КировИнструмент указан верхний предел 750 мм. Производитель описывает коррозионно-стойкое исполнение инструмента с твердосплавными измерительными наконечниками и применение для наружного контроля труб. Показатели рабочей температуры, допускаемую погрешность и комплектацию необходимо проверять по документации выбранной модели.

Контроль диаметра на трубном производстве

При измерении трубы учитывают температуру изделия и инструмента, чистоту зоны контакта, усилие подведения наконечников и положение прибора. Для проверки овальности обычно сравнивают диаметры в нескольких направлениях одного сечения, а для оценки изменения диаметра по длине выполняют измерения на разных участках трубы в соответствии с методикой контроля.

Само наличие большого предела измерений не означает, что прибор пригоден для всех диаметров вплоть до него: у ряда крупных измерителей имеется ограниченная нижняя граница. Поэтому при выборе важно сверять именно рабочий интервал модели, указанный в технической документации.

Параметры выбора для закупки

Для подбора ШТН заказчик сообщает номинальные наружные диаметры и предельные отклонения, условия проведения измерений, требуемую допускаемую погрешность и необходимость документального подтверждения метрологических характеристик. Для контроля монтажных и ремонтных операций важно учитывать массу и габариты инструмента, доступность трубы по окружности и условия транспортировки до места измерения.

Для замеров деталей меньших габаритов и других геометрических элементов в каталоге предусмотрены штангенциркули, в том числе исполнения ШЦ3 с увеличенными диапазонами. Они не являются прямой заменой штангентрубомера: решение определяется способом контакта с трубой, требуемым диапазоном и методикой измерений.

Купить штангентрубомеры с поставкой на предприятие

ООО «Микрон» поставляет специальный промышленный измерительный инструмент и помогает согласовать модель с требованиями технического задания. При заказе крупногабаритного ШТН целесообразно заранее уточнить срок поставки, документацию, упаковку и вариант доставки до производственной площадки.

Компания работает с организациями по безналичному расчёту и отправляет продукцию транспортными компаниями по России. Для расчёта достаточно предоставить требуемые диаметры труб, допуски, особенности рабочего места и количество инструментов. При необходимости можно согласовать индивидуальные условия закупки.
