Стойка или штатив не выполняют отсчет, но непосредственно влияют на результат индикаторного измерения. Если крепление смещается на величину, сопоставимую с контролируемым отклонением, более точный индикатор не исправит измерительную схему.

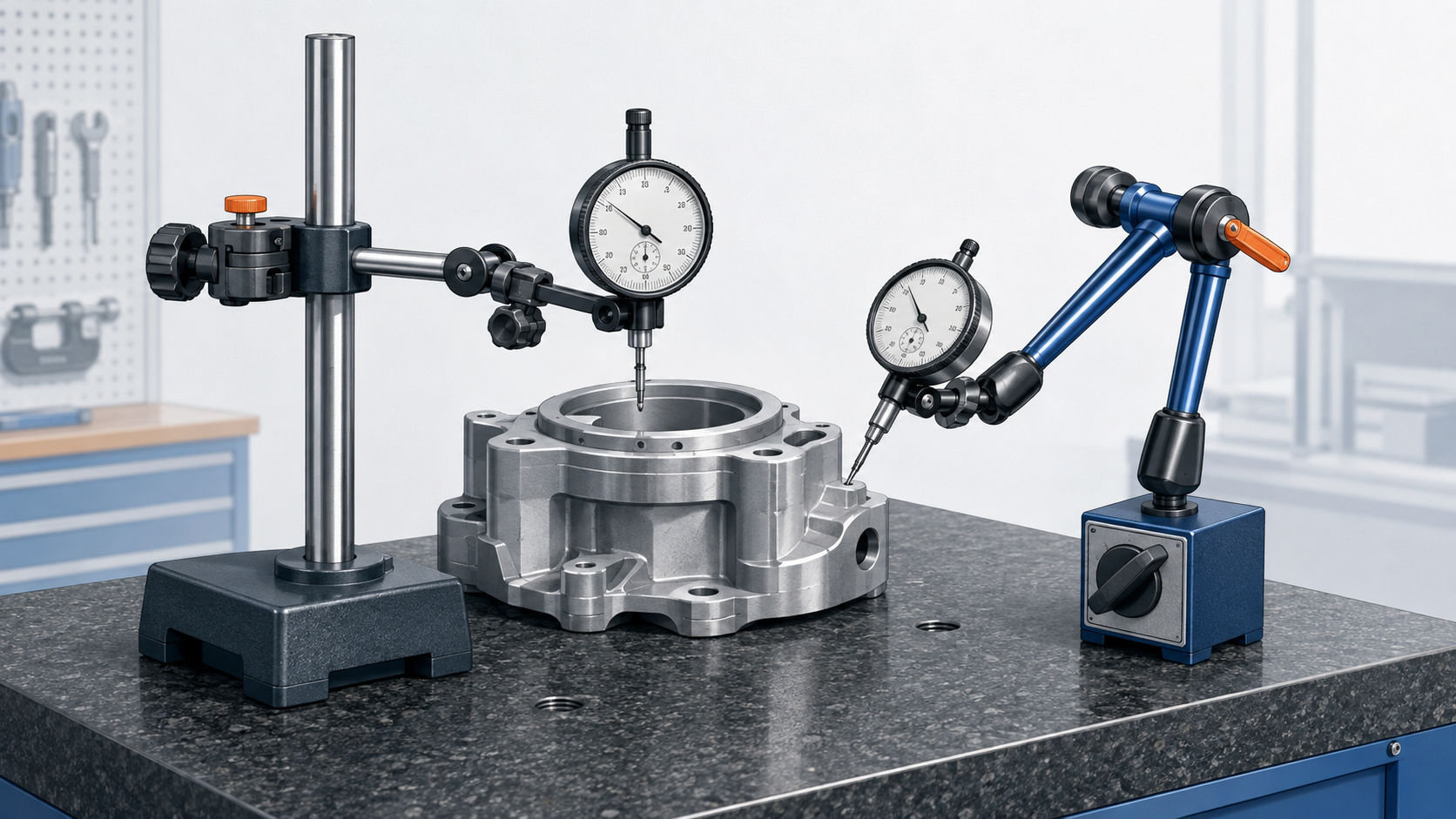

В ассортименте измерительного оборудования применяются жесткие стойки, немагнитные и магнитные штативы, гибкие и шарнирные магнитные конструкции.

Выбор следует начинать не с силы магнита или максимальной высоты, а с геометрии измерения, требуемой жесткости и типа индикатора.

Стойка является частью измерительной цепочки

Результат индикаторного контроля формируется относительно базы.

Типичная цепочка выглядит так:

базовая поверхность → основание стойки → колонна или рычаг → держатель → индикатор → измерительный наконечник → деталь.

Перемещение любого элемента этой цепочки изменяет показание.

Если индикатор имеет цену деления 0,001 мм, а рычаг стойки при небольшом усилии изменяет положение на несколько микрометров, именно стойка становится одним из ограничивающих элементов системы.

Поэтому понятие «подходит для индикатора» включает не только совпадение диаметра присоединительной гильзы.

Чем стойка отличается от штатива

Стойкой обычно называют конструкцию с более жесткой схемой и регулировкой положения кронштейна относительно колонны. Штатив имеет подвижный рычаг, позволяющий изменять положение индикатора в нескольких направлениях.

Жесткая стойка ограничивает число подвижных соединений. Это уменьшает число потенциальных источников упругого перемещения и делает такую конструкцию предпочтительной для стационарных сравнительных измерений, когда геометрия деталей повторяется.

Штатив предоставляет больший диапазон позиционирования. Его применяют, когда нужно вывести измерительный наконечник к валу, торцу, внутреннему уступу или другой точке, положение которой трудно получить одной вертикальной регулировкой.

Это различие не означает, что любая стойка точнее любого штатива. Результат зависит от конкретной конструкции, вылета, состояния соединений и способа установки.

Когда нужна жесткая измерительная стойка

Жесткая стойка целесообразна для стационарного контрольного места, где детали устанавливаются на измерительный стол или специальную базу.

Такая схема применяется при сравнительном контроле высот и размеров, сортировке серийных деталей, работе с измерительными головками и повторяющихся операциях ОТК.

Преимущество состоит не в «удобстве», а в короткой и воспроизводимой силовой цепочке от основания до индикатора.

Конкретную применимость стойки к индикатору с определенной ценой деления необходимо проверять по характеристикам стойки и документации на измерительную головку.

Когда нужен магнитный штатив

Магнитное основание позволяет закрепить индикатор непосредственно на станине, плите, корпусе станка или другом ферромагнитном элементе.

Это используется при контроле:

• радиального биения валов;
• торцевого биения;
• положения узлов при сборке;
• перемещения механизмов;
• взаимного положения поверхностей.

Магнитный штатив применяется, когда отдельный измерительный стол отсутствует и измерение выполняется непосредственно на оборудовании.

Но возможность магнитного крепления не заменяет проверку базы. Поверхность должна быть достаточно массивной, чистой и жестко связанной с выбранной системой отсчета.

Что означает усилие отрыва магнитного основания

В характеристиках магнитной стойки может указываться усилие отрыва.

Этот параметр характеризует удерживающую способность основания в установленных условиях испытания. Он не является характеристикой точности измерений.

Фактическое удержание зависит от материала опорной поверхности, ее толщины, плоскостности, площади контакта, наличия краски, загрязнений и коррозии.

Поэтому сравнение двух штативов исключительно по величине усилия отрыва не позволяет определить, какой из них даст меньшую нестабильность показаний в конкретной измерительной схеме.

Гибкая и шарнирная конструкция

Гибкий или многозвенный шарнирный держатель позволяет быстро изменить положение индикатора.

Чем больше свобода позиционирования, тем важнее проверить жесткость после окончательной фиксации.

Каждое соединение является потенциальным источником:

• упругого прогиба;
• микроперемещения;
• люфта;
• смещения при касании измерительного наконечника с деталью.

Поэтому для малых измеряемых отклонений рычаги стремятся располагать с минимальным вылетом, даже если конструкция позволяет значительно вытянуть их.

Длинный рычаг следует использовать только тогда, когда геометрия объекта действительно не позволяет сократить расстояние.

Почему стойку нельзя выбирать только по цене деления индикатора

Формального правила вида «для индикатора 0,01 мм нужна любая стойка, а для 0,001 мм — усиленная» недостаточно.

Цена деления характеризует отсчетное устройство. Жесткость стойки определяется собственной конструкцией.

Для индикаторов с отсчетом 0,001 мм перемещения крепления, которые практически незаметны при более грубом контроле, становятся сопоставимыми с отдельными делениями шкалы.

Поэтому при высокоточном контроле необходимо проверять воспроизводимость всей установки.

Сам факт механической совместимости держателя с присоединительной гильзой индикатора не доказывает метрологическую пригодность пары.

Совместимость крепления

Перед покупкой проверяют способ закрепления индикатора.

Различные модели могут фиксироваться:

• за присоединительную гильзу;
• за заднее ушко;
• через специализированный держатель;
• через соединение, предусмотренное конкретной измерительной головкой.

Нужно проверить не только присоединительный размер, но и возможность расположить наконечник в требуемом направлении без чрезмерного вылета рычага.

Высота и вылет

Максимальная высота стойки и длина рычага определяют доступную рабочую область.

Если деталь высокая или измеряемая точка находится далеко от края плиты, требуется соответствующий диапазон позиционирования.

Однако выбирать заведомо максимально длинную стойку «с запасом» не всегда рационально. Увеличение вылета повышает податливость системы.

Правильный критерий — обеспечить доступ к точке измерения при минимально необходимой длине консольной части.

Микроподача

Механизм тонкой регулировки позволяет перемещать индикатор относительно детали малыми изменениями после грубой установки.

Это особенно важно, когда необходимо установить определенное рабочее положение измерительного стержня без многократного ослабления основных шарниров.

Микроподача не повышает метрологические характеристики самого индикатора. Она уменьшает объем грубых перестановок и позволяет точнее сформировать исходное положение системы.

После регулировки все фиксирующие элементы должны сохранять положение.

Призматическое основание

Некоторые магнитные основания имеют призматическую поверхность.

Она позволяет устойчивее устанавливать штатив на цилиндрических ферромагнитных деталях или элементах конструкции.

Но цилиндр, на котором установлена стойка, должен быть допустимой базой для конкретной измерительной задачи. Если сам элемент смещается вместе с контролируемой деталью, стабильное магнитное крепление на нем не создаст правильную систему отсчета.

Как выбрать стойку для контроля биения

Для контроля вала штатив устанавливают на поверхность, неподвижную относительно выбранной базы вращения.

Индикатор подводят к контролируемой поверхности, стараясь расположить измерительную ось в требуемом направлении.

Рычаги штатива фиксируют с минимальным вылетом. После этого создают рабочее положение стержня индикатора и проверяют, сохраняется ли исходное показание при повторном касании поверхности.

При вращении детали стойка не должна перемещаться вместе с контролируемым узлом или воспринимать усилия от оператора.

Как выбрать для сравнительного контроля на столе

Для повторяющихся измерений серии деталей предпочтение обычно отдают более жесткой стационарной схеме.

Стойку устанавливают на измерительный стол или плиту. Высоту кронштейна задают один раз для конкретной операции, после чего детали последовательно устанавливают под наконечник.

Такой подход уменьшает число перенастроек и повышает воспроизводимость геометрии измерения.

Если контролируется малая разность размеров, необходимо отдельно проверить стабильность самой базы и способ установки детали.

Как проверить жесткость собранной системы

Практическая проверка должна выполняться после окончательной фиксации стойки и индикатора.

Индикатор устанавливают в рабочее положение, затем несколько раз повторяют предусмотренную операцию контакта либо переустановки контролируемой детали.

Если исходное показание заметно изменяется без изменения контролируемого размера, нужно определить источник нестабильности.

Им может оказаться:

• магнитное основание;
• шарнир;
• держатель индикатора;
• длинный рычаг;
• измерительный стол;
• сама деталь или ее базирование.

Нельзя назначить одно универсальное допустимое смещение стойки для всех измерительных задач. Его оценивают относительно требуемой точности контроля и метрологических характеристик всей схемы.

Работа с индикатором 0,001 мм

Чем мельче отсчет индикатора, тем выше требования к стабильности крепления.

Для индикатора 0,001 мм особенно критичны вибрации, податливость шарниров, загрязнение базы и изменение температуры.

Поэтому замена индикатора 0,01 мм на модель 0,001 мм без изменения стойки и процедуры контроля может просто сделать ранее незаметную нестабильность установки видимой на шкале.

Сначала проверяют возможности всей измерительной системы, а не только отсчетной головки.

Требуется ли поверка стойки

Стойка и индикатор выполняют разные функции.

Индикатор является средством измерений, если конкретное изделие относится к соответствующему утвержденному типу и применяется в предусмотренной области.

Стойка в типовой схеме является вспомогательным устройством для закрепления измерительной головки.

Из этого не следует универсальное требование проводить поверку каждой стойки. Однако ее техническое состояние влияет на результаты измерения и должно контролироваться в составе применяемой методики и системы метрологического обеспечения предприятия.

Нельзя заменять проверку жесткости стойки действующей поверкой индикатора.

Основные ошибки

Первая ошибка — выбирать штатив только по усилию магнита.

Вторая — использовать максимально возможный вылет рычага без необходимости.

Третья — устанавливать индикатор с отсчетом 0,001 мм на гибкое крепление без проверки воспроизводимости системы.

Четвертая — ставить магнитное основание на загрязненную, окрашенную или недостаточно жесткую поверхность.

Пятая — выбирать стойку по внешнему виду, не проверяя способ крепления индикатора.

Шестая — не учитывать направление измерительного стержня.

Седьмая — считать стойку нейтральным элементом, который не влияет на результат.

Итог

Стойку или штатив выбирают по измерительной схеме: типу индикатора, расположению контролируемой поверхности, требуемому вылету, жесткости основания и условиям эксплуатации.

Для стационарного сравнительного контроля рациональна короткая жесткая измерительная цепочка. Для измерений непосредственно на оборудовании требуется возможность позиционирования, и здесь применяются магнитные, шарнирные и гибкие конструкции.

Главный критерий — не количество шарниров и не максимальная сила магнита, а способность системы сохранять положение индикатора с точностью, необходимой для конкретной операции.
