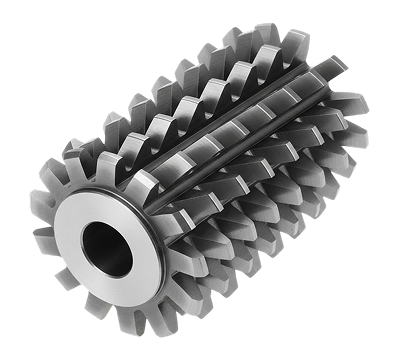

Червячные модульные фрезы

Особенности

Фрезы червячные модульные — это высокопроизводительный зубонарезной инструмент, принцип работы которого основан на методе обкатки. При вращении на зубонарезном станке фреза последовательно нарезает зубья цилиндрического колеса — аналогично тому, как винт формирует резьбу.

Каждый зуб инструмента имеет переднюю и заднюю грани с выточенными углами, обеспечивающими чистое резание материала. Благодаря непрерывному зацеплению между фрезой и заготовкой достигается высокая точность профиля зубьев колеса даже при длительной работе.

Характеристики и преимущества

Российские производители выпускают модульные фрезы из быстрорежущих сталей марок Р6М5 и Р18. Эти марки обеспечивают высокую жаростойкость и сопротивление износу при серийном изготовлении зубчатых деталей.

Стандартные модульные фрезы покрывают модули от 1 до 20 миллиметров, а мелкомодульные от 0,15 до 0,9 мм. Это позволяет нарезать зубья для механизмов любого размера: от прецизионных приборов до крупных промышленных передач.

Однозаходные фрезы применяются для окончательной, чистовой обработки, когда на первом месте точность профиля. Многозаходные варианты существенно повышают производительность при черновом нарезании зубьев.

Грамотно подобранная фреза обеспечивает колесо, полностью соответствующее требованиям ГОСТ 9324 и ГОСТ 10331.

Выбор

Выбор инструмента зависит от конкретной задачи. Несколько практических ориентиров:

• Тип обработки. Для чистовой работы подходят однозаходные фрезы высокого класса точности. Для предварительного этапа — многозаходные, что снижает количество проходов и экономит время.
• Класс точности. Существует пять классов: АА, А, В, С и D. Класс АА обеспечивает нарезание колес 7-й степени точности, класс А — 8-й степени, В — 9-й. Мелкомодульные фрезы выпускаются классов АА, А и В; модульные — во всех пяти классах.
• Конструкция. Цельные червячные фрезы с модулем до 10 мм — прецизионный вариант. Для модулей свыше 8 мм экономичнее применять сборные инструменты со сменными ножами: это снижает затраты при замене изнашивающихся элементов.
• Направление зубьев. Право- и левозаходные фрезы выбираются в зависимости от кинематики станка и требуемого профиля зубьев колеса.

Компания Микрон предлагает полный ассортимент модульных фрез — как стандартных, так и мелкомодульных с наличием на складе в Москве. Специалисты помогут купить червячные фрезы с учетом технических требований. Мы оформляем как штучные заказы, так и поставки оптом. Для уточнения цены или консультации по подбору инструмента свяжитесь с нашим менеджером — по телефону или через форму заявки на сайте.
