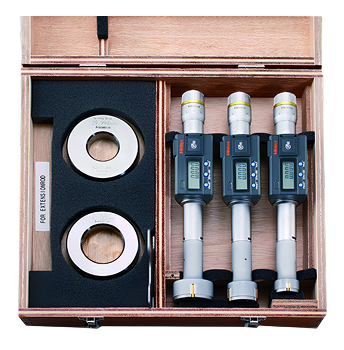

Набор микрометрических 3-точечных электронных нутрометров

Устройство и назначение

Нутромеры микрометрические трехточечные НМТЦ (с цифровым отсчетным устройством) предназначены для трехточечных измерений внутренних диаметров глухих и сквозных отверстий. Для охвата более широкого диапазона измерений нутромеры могут комплектоваться в наборы.

Условия эксплуатации

Температура окружающей среды 20±5 °С.

Относительная влажность воздуха, не более 80 % при температуре +25 °С.

Источник питания нутромеров НМТЦ SR44 1.5 В

Комплектность

- Нутромер,

- Ключ,

- Футляр,

- Паспорт,

- Кольцо установочное (до 100 мм).

По дополнительному заказу Потребителя

- Кольцо установочное (св. 100 мм)

- Удлинительные вставки: 100 мм /6-12, 150 мм /14-250

Подготовка к работе и правила эксплуатации

- Протереть нутромер чистой тканью, смоченной в нефрасе и протереть чистой сухой тканью.

- Выдержать на рабочем месте не менее 3 ч.

- После окончания работы нутромер протереть чистой салфеткой, смоченной в нефрасе, затем насухо - чистой салфеткой и уложить в футляр.

Метод измерения

В нутромерах применяется абсолютный метод измерений: измеряется линейное перемещение измерительных стержней от исходного положения.

С помощью установочного кольца устанавливают начальный отсчет нутромера. Измерительная головка вводится в отверстие. Вращая микрометрический винт (барабан со шкалой), подводят измерительные наконечники к внутренней поверхности детали. Запомнив (записав) показания, отводят наконечники от измеряемой поверхности вращением винта в обратную сторону и вытаскивают нутромер.
