Плиты поверочные и разметочные

Поверочные и разметочные плиты для измерительных работ

Поверочные и разметочные плиты используют как базовую поверхность при контроле размеров и геометрии деталей, поверке измерительного инструмента, разметке, сборке и настройке механизмов. Для ОТК, метрологических лабораторий, инструментальных служб и механических цехов важны плоскостность рабочей поверхности, класс точности, материал плиты и правильная установка на основании.

В каталоге Microntools представлены поверочные и разметочные плиты разных форматов — от компактных настольных моделей до крупногабаритных исполнений 2500×1600 мм. Ассортимент позволяет подобрать плиту для отдельного контрольного места, лаборатории или производственного участка, а также сразу включить в заявку опоры, призмы и измерительную оснастку.

Гранитные и чугунные плиты

Гранитные плиты изготавливают из твёрдых пород камня. Они отличаются высокой твёрдостью, износостойкостью и малым коэффициентом температурного расширения, не подвержены коррозии и не требуют размагничивания. Гранит не проводит электрический ток, поэтому такая база удобна для измерительных постов, где рядом используется электронное оборудование.

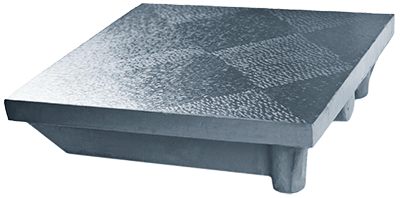

Чугунные поверочные и разметочные плиты рассчитаны на интенсивную эксплуатацию в производственных условиях. В каталоге представлены исполнения с механически обработанной и шабренной рабочей поверхностью. Рёбра жёсткости на нижней стороне уменьшают деформацию под собственным весом и нагрузкой детали, а опорные точки позволяют правильно выставить плиту на рабочем месте.

Например, гранитная поверочная плита Micron 630×400 мм класса 0 внесена в Государственный реестр средств измерений РФ. Плита находится на складе, а в карточке опубликовано описание утверждённого типа. Такой формат подходит для оснащения стационарного контрольного поста, где требуется точная базовая поверхность при измерении и сборке деталей.

Класс точности и условия установки

В каталоге представлены плиты разных классов точности. При выборе учитывают требуемую плоскостность, размеры контролируемых изделий, массу нагрузки и характер операций. Для небольших плит достаточно устойчивого рабочего стола или специализированного стенда; крупные и тяжёлые исполнения устанавливают на отдельные регулируемые основания или фундамент с выверкой рабочей поверхности.

Плита должна располагаться вдали от вибрации станков и других источников колебаний. Рабочую поверхность содержат сухой и чистой, заготовки не следует перемещать по ней волоком — царапины, сколы и локальный износ напрямую влияют на качество контроля. При работе с крупными деталями допускается установка нескольких плит в одной плоскости, если это предусмотрено организацией измерительного места.

Для правильного монтажа в Microntools можно подобрать основания и опоры для плит. Регулируемые опоры и стенды позволяют выставить крупную плиту по уровню и обеспечить устойчивое распределение нагрузки.

Оснащение поверочного и разметочного поста

Плита редко используется как отдельное изделие. Для контроля цилиндрических деталей вместе с ней применяют поверочные призмы, а для установки индикаторов и измерительных головок — стойки и штативы. Такой комплект позволяет организовать рабочее место для проверки биения, параллельности, высоты, взаимного расположения поверхностей и других параметров деталей.

Microntools позволяет сформировать одну заявку на плиту, основание и измерительную оснастку. Специалисты помогут сверить размеры, материал, класс точности, способ установки и требования к поверке или сопроводительным документам.

Поставка поверочных плит для предприятий

Microntools более 20 лет работает с промышленными предприятиями и поддерживает широкий ассортимент измерительного инструмента и оснастки, включая крупногабаритные и специализированные позиции. В категории представлены плиты Micron, ЧИЗ и других производителей, модели из Госреестра и исполнения с поверкой.

Компания работает с юридическими лицами по безналичному расчёту, выставляет счёт в день оформления заказа и организует доставку по России. Отгрузка выполняется каждый будний день, а доставка до терминала транспортной компании в Москве осуществляется за счёт Microntools. Для постоянных клиентов предусмотрены индивидуальные условия и отсрочка платежа до 60 дней.
