Переходные втулки для станочной оснастки

Переходные втулки применяют для установки режущего инструмента и оснастки с одним типом хвостовика в станок или держатель с другой посадкой. Они позволяют использовать имеющийся инструмент без замены шпиндельного узла, расширяя возможности фрезерных, токарных, сверлильных и расточных станков.

В каталоге Microntools представлены переходные втулки различных типов: КМ/КМ, исполнения для инструментальных конусов, втулки с лапкой, варианты с отверстиями под подачу СОЖ и специальные исполнения для отдельных видов инструмента. Такая оснастка применяется при оснащении производственных участков, инструментальных цехов и ремонтных подразделений.

Втулки с конусом Морзе и инструментальные переходы

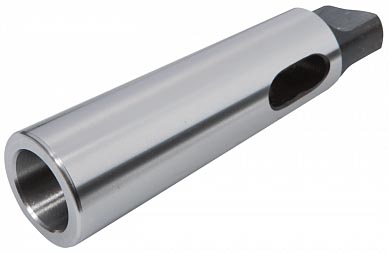

Одним из наиболее распространённых вариантов являются переходные втулки с конусом Морзе. Они позволяют установить инструмент с одним размером конуса в шпиндель или оправку с другим размером посадочного отверстия. Например, с помощью втулки можно выполнить переход между КМ1, КМ2, КМ3 и другими типоразмерами.

При выборе необходимо учитывать оба конуса: наружный, которым втулка устанавливается в оборудование или держатель, и внутренний, в который устанавливается инструмент. Несоответствие размеров приводит к неправильной посадке, потере жёсткости и снижению точности обработки.

Кроме размера конуса учитывают длину втулки, наличие лапки и способ фиксации. Для станков, где используется выбивание инструмента клином, применяются исполнения с лапкой; для других систем подходят варианты без неё.

Переходные втулки для фрезерного оборудования

На фрезерных станках переходные втулки позволяют устанавливать инструмент с неподходящим напрямую хвостовиком в имеющуюся инструментальную систему. Это особенно актуально при использовании оборудования с распространёнными конусами 7:24, КМ и различных инструментальных держателей.

Втулки применяют для установки сверл, фрез, разверток, зенкеров и другого режущего инструмента. При работе с фрезами особенно важны жёсткость соединения и минимальное влияние переходного элемента на точность вращения инструмента.

В зависимости от конструкции оснастки используются различные варианты исполнения: стандартные переходы между конусами, втулки с коротким или длинным хвостовиком, а также модели с каналами для подачи смазочно-охлаждающей жидкости.

Исполнения с СОЖ и специальные втулки

Для современных станков важна возможность подачи охлаждающей жидкости непосредственно в рабочую зону. Поэтому в ассортименте представлены переходные втулки с отверстиями под СОЖ и без них.

Отдельные конструкции предназначены для конкретных операций. Например, втулки для расточных резцов рассчитаны на установку соответствующего инструмента, а специальные исполнения позволяют использовать определённые типы держателей и оправок. При подборе важно учитывать не только диаметр посадки, но и назначение самой оснастки.

Как подобрать переходную втулку

При выборе переходной втулки необходимо определить:

тип и размер посадочного конуса станка или держателя;
тип и размер хвостовика инструмента;
необходимость лапки для фиксации;
требуемую длину перехода;
наличие канала подачи СОЖ;
тип выполняемой операции.

Например, для установки инструмента с конусом Морзе в шпиндель с другим размером КМ потребуется одна разновидность втулки, а для установки инструмента в держатель с инструментальным конусом 7:24 — другая. Подмена одного типа перехода другим может привести к неправильной посадке и снижению точности обработки.

Переходные втулки часто используются совместно с другой станочной оснасткой. Для комплексного оснащения можно подобрать патроны сверлильные и токарные, центры вращения и упорные и другие элементы инструментальной системы.

Поставка переходных втулок предприятиям

Microntools более 20 лет работает с промышленными предприятиями и поставляет станочную оснастку для металлообработки. В каталоге представлены переходные втулки различных стандартов и размеров, включая позиции для распространённых систем крепления инструмента.

Компания работает с юридическими лицами по безналичному расчёту, счёт выставляется в день оформления заказа, доставка организуется по России. Для постоянных клиентов предусмотрены индивидуальные условия и отсрочка платежа до 60 дней.

При подборе достаточно указать тип станка, размер посадочного конуса, параметры инструмента и требуемое исполнение втулки. Специалисты Microntools помогут подобрать совместимую оснастку и проверить соответствие всех посадочных размеров до оформления поставки.
