Индикатор час. типа 1ИЧТ +/-100 0,01 (120дел.) (к твердомеру типа ТК) с пов. КировИнструмент

Описание

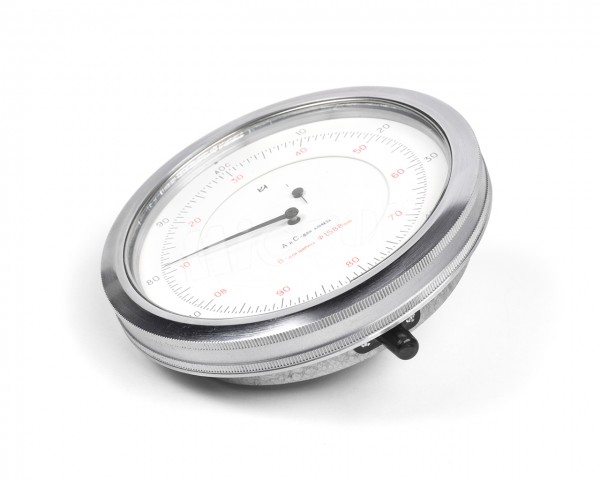

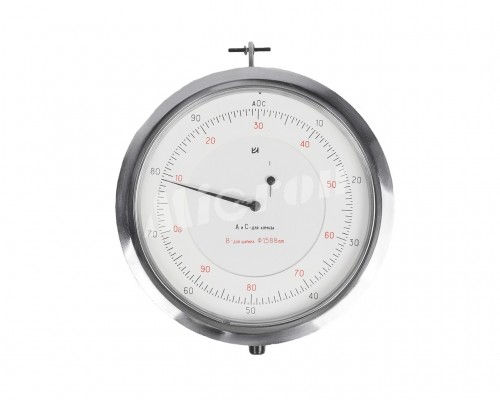

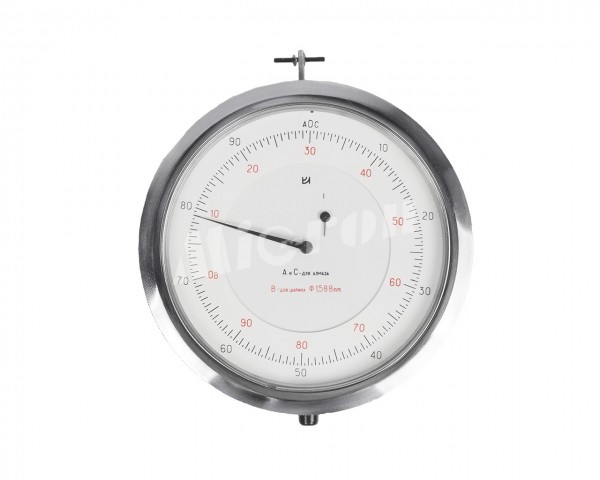

Индикатор часового типа 1ИЧТ применяется в приборе типа ТК для измерения твердости металлов и сплавов по методу Роквелла, в качестве отсчетного устройства. Измерительный стержень перемещается перпендикулярно к плоскости расположения шкалы. Большинство моделей являются многооборотными – имеют большую круговую шкалу со 120-ю делениями и малую, которая отвечает за количество полных оборотов большой шкалы. Принцип работы прибора основан на преобразовании возвратно-поступательного движения измерительного стрежня во вращательные движения стрелки индикатора, что осуществляется за счет реечно-зубчатой и шестереночной передачи.

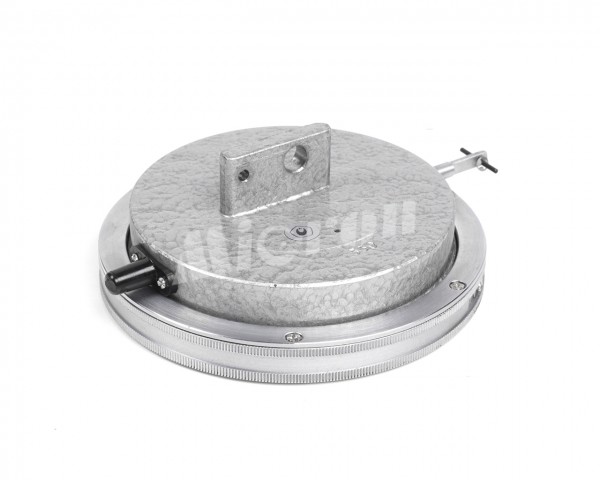

Размер индикатора 1ИЧТ – 122*102*42 мм, общее перемещение измерительного стержня – 8 мм, измерительное усилие на рабочем участке шкалы составляет 1,2-2,0 Н. Индикатор выполнен из закаленной стали, измерительная поверхность покрыта твердым сплавом.

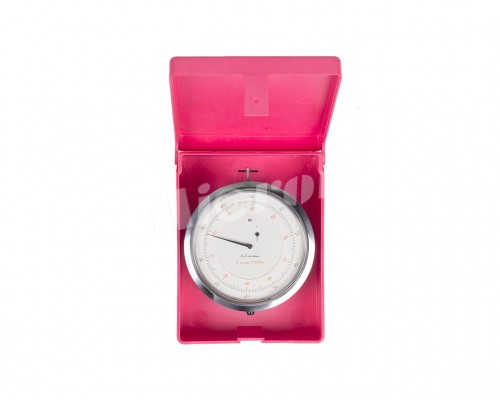

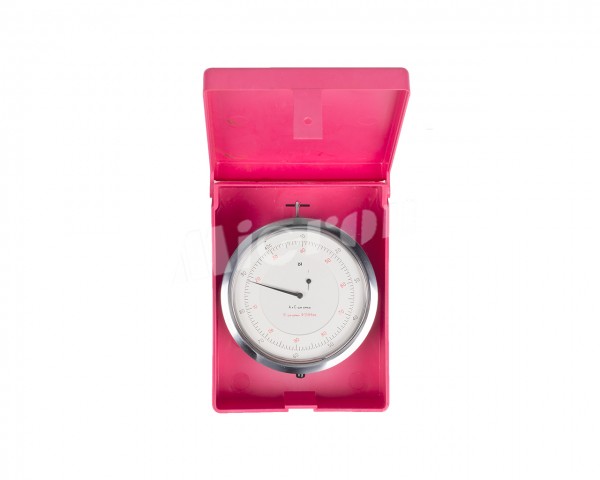

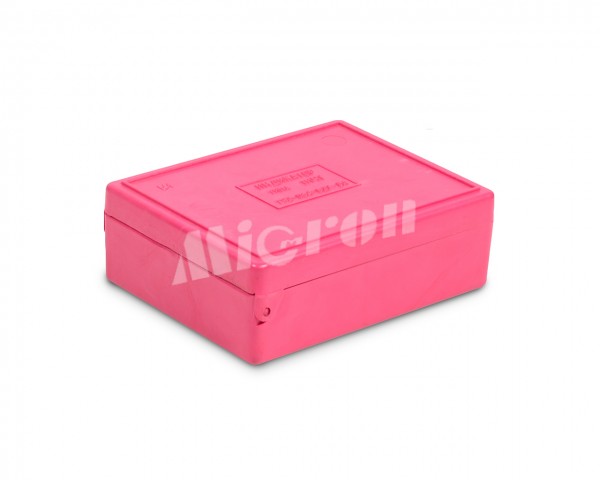

Прибор поставляется в деревянном или пластиковом кейсе и снабжен паспортом изделия, где прописаны все нормы эксплуатации.
