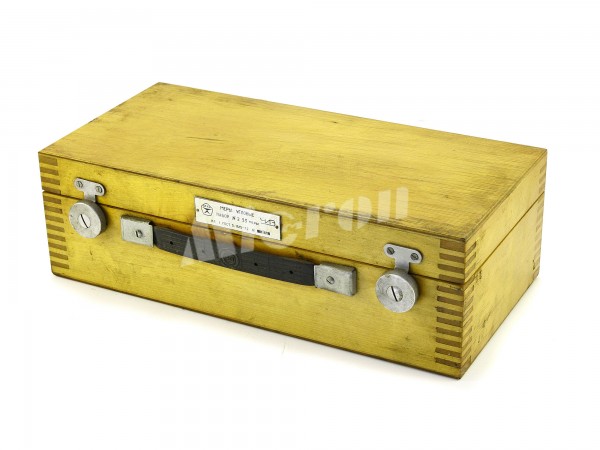

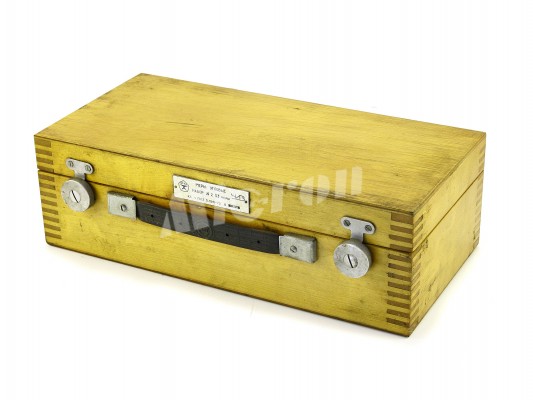

Набор мер плоского угла призматических N2-1 (33шт) ЧИЗ (артикул 24401)

Описание

Набор мер угловых призматических используется в качестве рабочих мер для регулирования и настройки угломерных приборов и непосредственного измерения углов промышленных изделий, а также в качестве образцовых мер для передачи размера единицы плоского угла от первичного эталона рабочим средствам измерения углов.

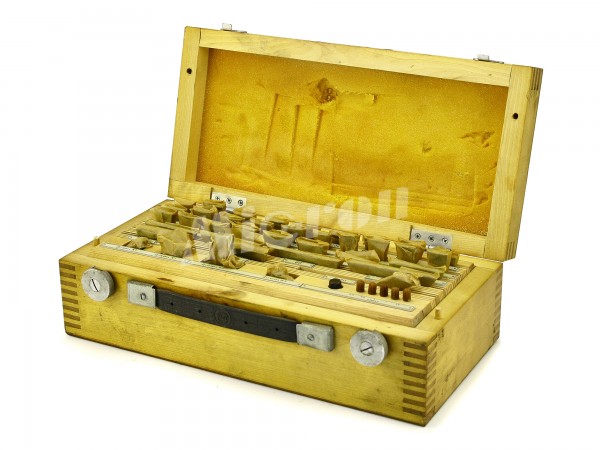

Угловые меры выполнены из высококачественной инструментальной стали и укомплектованы в наборы. Наборы содержат меры I (с одним рабочим углом со срезанной вершиной), II (с одним рабочим остроугольным углом) и III (с четырьмя рабочими углами) типов.
Меры могут применятся как отдельно, так и в блоках при помощи принадлежностей, входящих в комплект набора. Значение углов блоков будет равно сумме углов мер, входящих в блоки. Предел допускаемых отклонений рабочих углов 1 класса от номинального значения: ±10”. Твердость измерительных поверхностей угловых мер, не мене HRCэ 61.

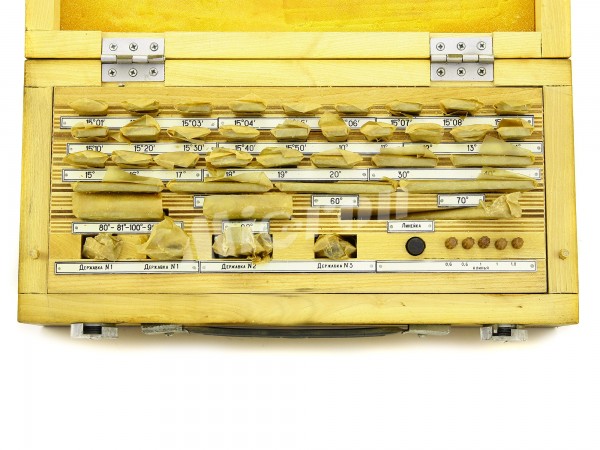

Набор №2 включает в себя 33 меры.
11 плиток II типа с номинальным размером рабочих углов: 10°; 11°; 12°; 13°; 14°; 15°; 16°; 17°; 18°; 19°; 20°
5 плиток II типа: 30°; 40°; 50°; 60°; 70°
1 плитка II типа: 45°
5 плиток II типа: 15°10’; 15°20’; 15°30’; 15°40’; 15°50’
9 плиток II типа: 15°01’; 15°02’; 15°03’; 15°04’; 15°05’; 15°06’; 15°07’; 15°08’; 15°09’
2 плитки III типа: 80°-81°-100°-99°; 90°-90°-90°-90°
