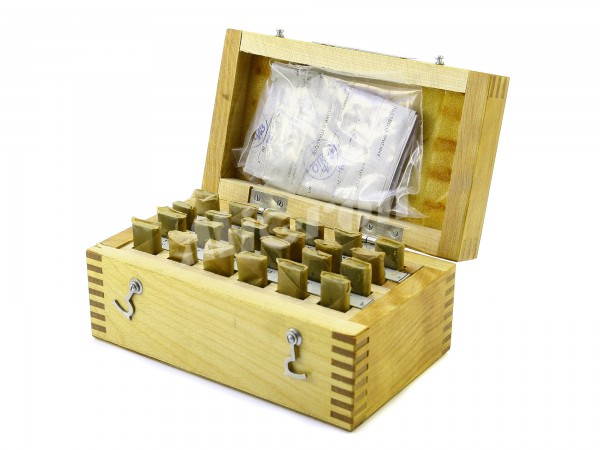

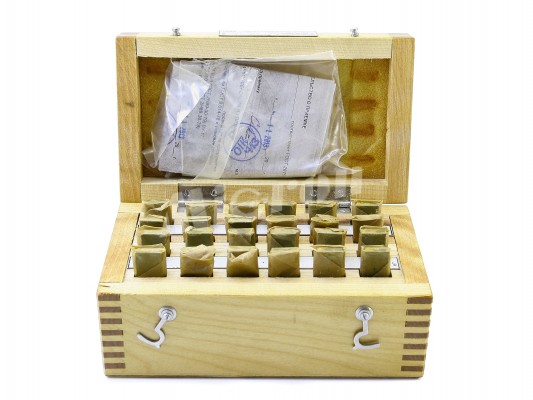

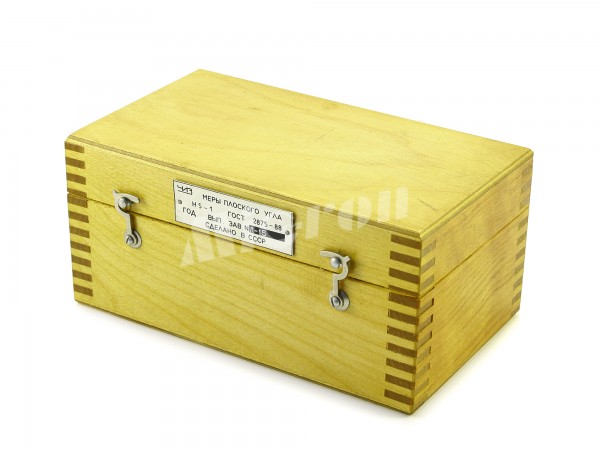

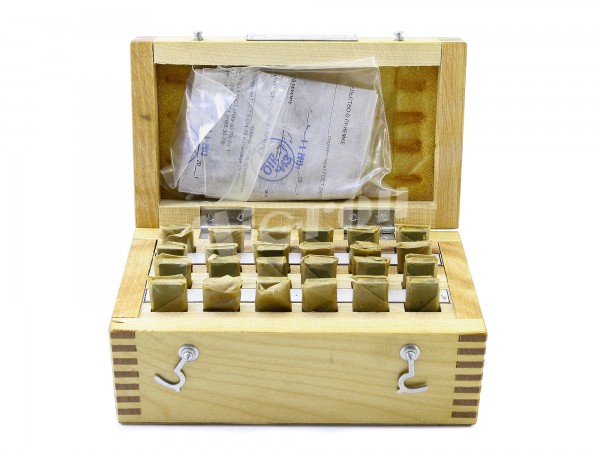

Набор мер плоского угла призматических N5-1 (24шт) ЧИЗ (артикул 123070)

Описание

Набор мер угловых призматических используется в качестве рабочих мер для регулирования и настройки угломерных приборов и непосредственного измерения углов промышленных изделий, а также в качестве образцовых мер для передачи размера единицы плоского угла от первичного эталона рабочим средствам измерения углов.
Угловые меры выполнены из высококачественной инструментальной стали и укомплектованы в наборы. Наборы содержат меры I (с одним рабочим углом со срезанной вершиной), II (с одним рабочим остроугольным углом) и III (с четырьмя рабочими углами) типов.
Меры могут применятся как отдельно, так и в блоках при помощи принадлежностей, входящих в комплект набора. Значение углов блоков будет равно сумме углов мер, входящих в блоки. Предел допускаемых отклонений рабочих углов 1 класса от номинального значения: ±10”. Твердость измерительных поверхностей угловых мер, не мене HRCэ 61.
Набор №5 включает в себя 24 меры.
9 плиток I типа с номинальным размером рабочих углов: 1°; 2°; 3°; 4°; 5°; 6°; 7°; 8°; 9°
15 плиток I типа: 1'; 3'; 5'; 7'; 9'; 11'; 13'; 15'; 17'; 19'; 21'; 23'; 25'; 27'; 29'
