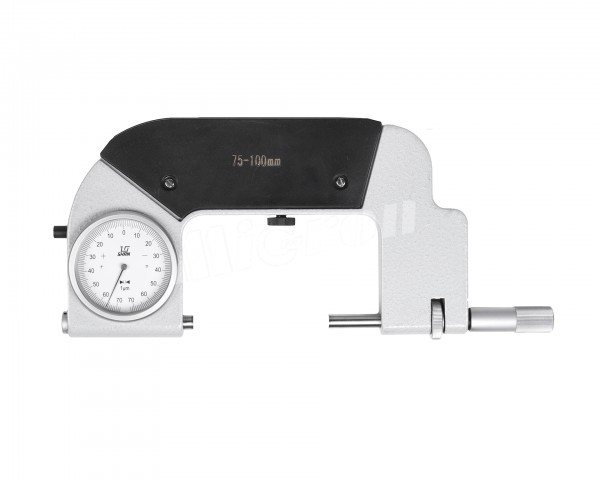

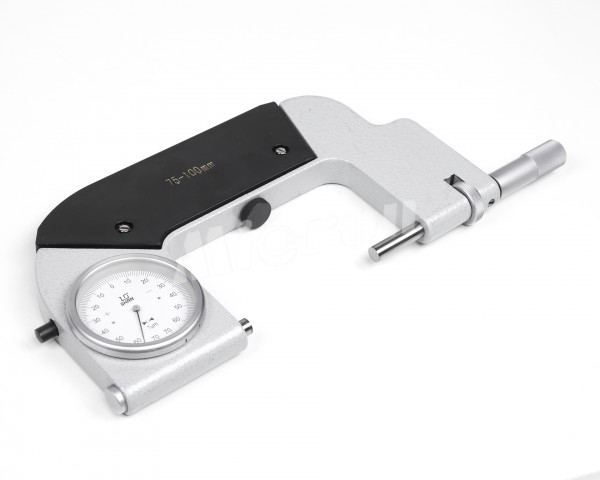

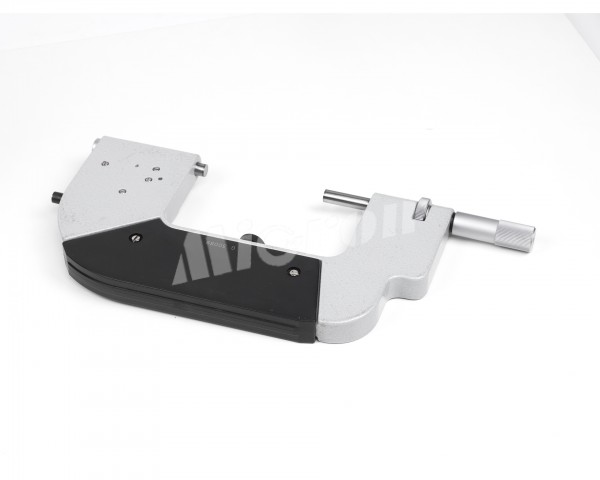

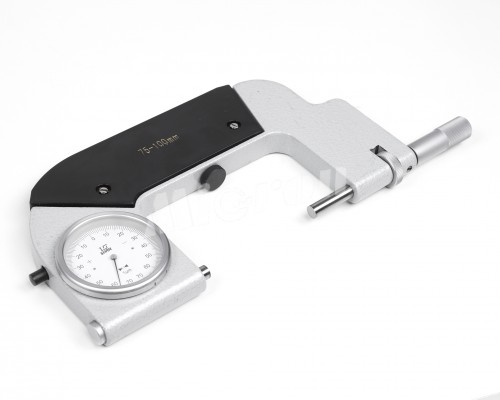

Скоба рычажная СРП-100 0,001 повыш. точ. SHAN

Характеристики

Бренд
SHAN
Размер
100
Цена деления. мм
0.001

цена по запросу

Под заказ

Купить

Описание

Скобы рычажные типа СР (пассаметр) применяется для измерений линейных размеров прецизионных деталей методом сравнения с мерой в условиях массового производства точного приборостроения и машиностроения. Принцип действия основан на работе рычажно-зубчатого механизма, встроенного в корпус прибора. Скоба оснащена арретиром для отвода подвижной пятки, упором и, встроенным в корпус индикатором, с переставными указателями поля доступа.
Рычажная скоба настраивается на размер измеряемой детали с помощью блока плоскопараллельных концевых мер, стрелка устанавливается на нулевое положение. Указатели на шкале выставляются на минимальный и максимальный размер. С помощью арретира отводится подвижная пятка и вставляется деталь, стрелка на шкале показывает отклонение от требуемого размера. Выход стрелки за пределы поля допуска в плюс указывает на исправимый брак, а в минус - на окончательный (неисправимый) брак.

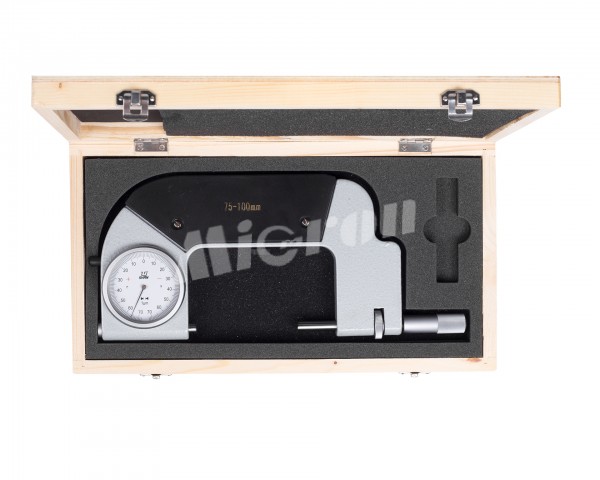

Измерительные наконечники прибора покрыты твердосплавным материалом, корпус скобы оснащен теплоизоляционной вставкой. Скоба поставляется в деревянном или пластиковом футляре, обеспечивающем сохранность при транспортировке и хранении инструмента.
