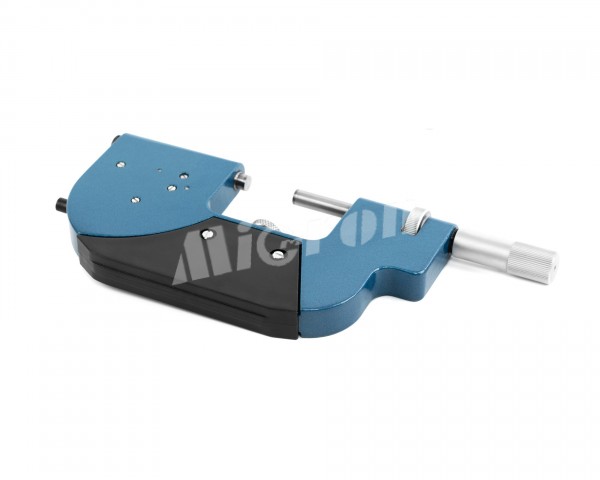

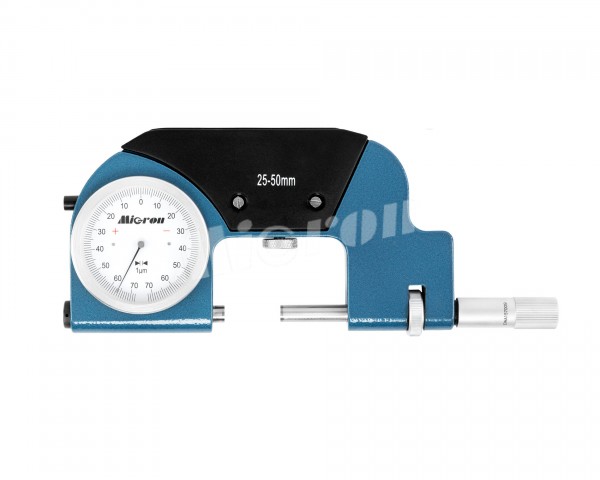

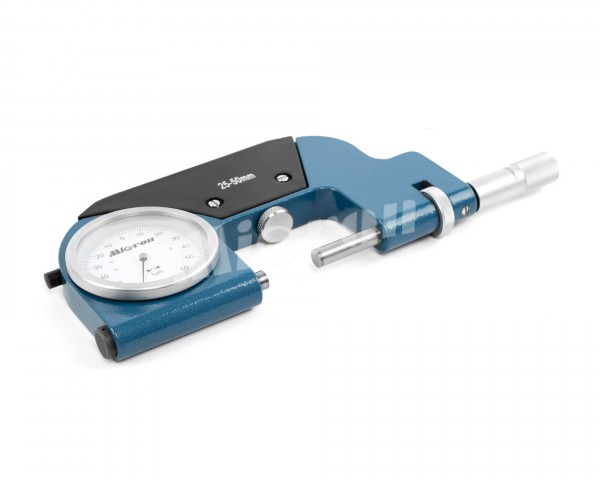

Скоба рычажная СР- 50 0,001 +/-70 Micron (артикул 1119243)

Описание

Скобы рычажные типа СР (пассаметр) применяется для измерений линейных размеров прецизионных деталей методом сравнения с мерой в условиях массового производства точного приборостроения и машиностроения. Принцип действия основан на работе рычажно-зубчатого механизма, встроенного в корпус прибора. Скоба оснащена арретиром для отвода подвижной пятки, упором и, встроенным в корпус индикатором, с переставными указателями поля доступа.
Рычажная скоба настраивается на размер измеряемой детали с помощью блока плоскопараллельных концевых мер, стрелка устанавливается на нулевое положение. Указатели на шкале выставляются на минимальный и максимальный размер. С помощью арретира отводится подвижная пятка и вставляется деталь, стрелка на шкале показывает отклонение от требуемого размера. Выход стрелки за пределы поля допуска в плюс указывает на исправимый брак, а в минус - на окончательный (неисправимый) брак.

- СР – рычажные, со встроенным в корпус отсчетным устройством с ценой деления 0,001 или 0,002 мм;

- СРП – рычажные, повышенной точности, со встроенным в корпус отсчетным устройством с ценой деления 0,001мм.

Скобы изготавливаются в исполнениях 1 и 2, отличающиеся между собой пределами допускаемой погрешности.

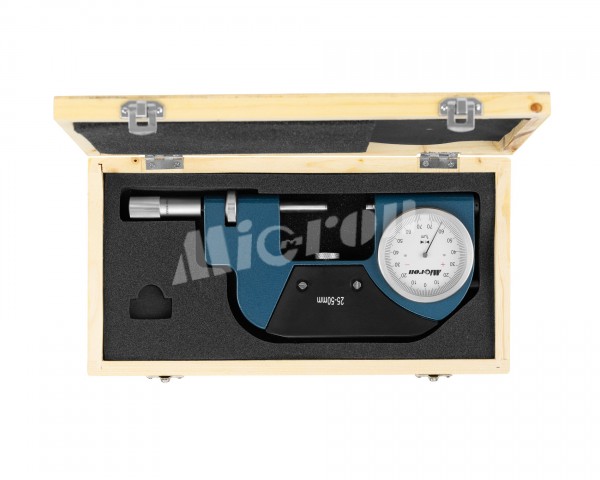

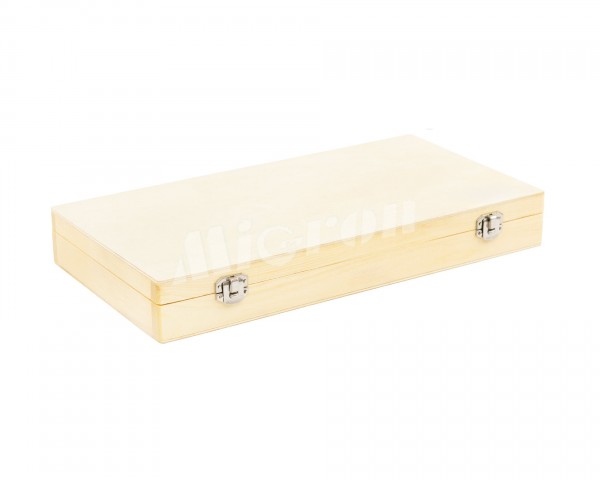

Измерительные наконечники прибора покрыты твердосплавным материалом, корпус скобы оснащен теплоизоляционной вставкой. Инструмент поставляется в деревянном или пластиковом футляре, обеспечивающем сохранность при транспортировке и хранении инструмента.
