Калибры для резьбы на насосные штанги Ш (ШН)

Особенности изготовления

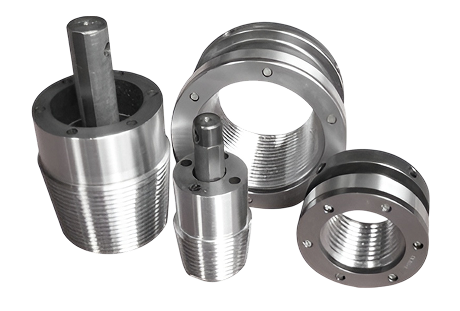

Калибры для насосных штанг Ш — это прецизионный контрольный инструмент, без которого невозможно обеспечить надежную сборку штангового насосного оборудования. Их главная задача — проверка резьбовых соединений, которые в процессе эксплуатации испытывают постоянные механические нагрузки и вибрацию.

Изготавливаются по ГОСТ 13877-96, регламентирующему требования к резьбе насосных штанг типа Ш и ШН. Материал — инструментальная легированная сталь с последующей термообработкой. Поверхность рабочих элементов шлифуется до Ra 0,4–0,8 мкм — это гарантирует точный контакт с контролируемой деталью.

Характеристики и преимущества

Комплект включает два типа инструмента: калибр-кольцо для контроля внешней резьбы штанги и калибр-пробку для проверки внутренней резьбы муфты. Каждый тип выпускается в двух исполнениях — проходной (ПР) и непроходной (НЕ), что позволяет контролировать как нижнюю, так и верхнюю границу допуска.

Ключевые параметры и преимущества:

• Диапазон условных диаметров: от 16 до 36 мм, охватывает все типоразмеры штанг по стандарту.
• Профиль резьбы: специальный, с углом 60°, характерным для насосных штанг.
• Маркировка наносится ударным способом и содержит обозначение типа, размера и исполнения (ПР/НЕ).
• Геометрические параметры соответствуют полям допусков, регламентированным ГОСТ 13877-96.

Благодаря калибрам для насосных штанг Ш откалибровать резьбу можно быстро и без дополнительного измерительного оборудования — достаточно применять комплект ПР/НЕ в рамках регулярного технического контроля.

Выбор

Определите условный диаметр штанги: для типа Ш это 16, 19, 22, 25 мм; для ШН — 22, 25, 28, 32, 36 мм. Уточните, что нужно контролировать — внешнюю резьбу (нужен калибр-кольцо) или внутреннюю резьбу муфты (нужна калибр-пробка). В большинстве случаев для полноценной проверки приобретают полный комплект.

Инструмент должен иметь документацию, подтверждающую соответствие ГОСТ, и нерабочие поверхности без следов коррозии и механических повреждений.

В каталоге интернет-магазина Микрон представлены калибры для резьбы на насосные штанги Ш (ШН) с подтвержденными геометрическими характеристиками и полным соответствием стандартам. Оформите заказ онлайн, и мы оперативно организуем доставку по всей России. Специалисты помогут подобрать нужный тип и размер под конкретные условия производства.
