Штангенглубиномеры для контроля отверстий, пазов и уступов

Штангенглубиномер измеряет расстояние от опорной поверхности детали до дна отверстия, канавки, проточки либо другой расположенной ниже поверхности. Его отличие от глубиномера обычного штангенциркуля — широкое основание, которое позволяет устойчиво опереть прибор на плоскость детали и выдержать положение измерительной штанги. Инструмент востребован в токарном и фрезерном производстве, инструментальных цехах и ОТК.

В ассортименте Microntools представлены нониусные ШГ, исполнения с круговой шкалой ШГК, цифровые ШГЦ, а также модели с зацепом и дополнительными измерительными возможностями. Подбор начинается с формы контролируемого элемента и доступной площади для опоры основания.

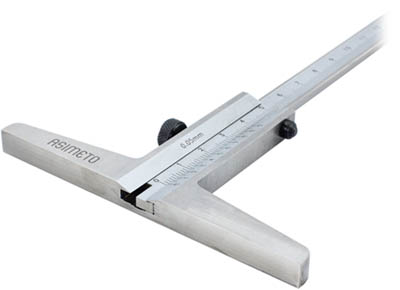

Конструкция основания и измерительного наконечника

Штанга глубиномера перемещается относительно опорной рамки или основания. При измерении основание должно устойчиво лежать на базовой поверхности, а рабочий торец измерительной штанги — касаться дна контролируемого углубления. Наклон прибора или опора на заусенец изменяет результат, даже когда шкала позволяет считывать сотые доли миллиметра.

Ширина и толщина основания имеют значение при работе у края детали, на узком бурте и между выступами. Форма торца штанги определяет, можно ли измерить дно узкого паза или ступеньку. Для участков со сложным доступом в каталоге предусмотрены конструкции с зацепом; их возможности следует сверять с чертежом и схемой измерения. Для расширения опорной поверхности доступны отдельные приспособления к штангенинструменту.

Исполнения ШГ, ШГК и ШГЦ

Нониусный ШГ подходит для измерений без электроники; ШГК облегчает визуальный отсчёт по круговому индикатору. Цифровой ШГЦ удобен при серийном контроле, когда требуется быстро считать результат и, если предусмотрено конструкцией, установить относительный нуль. Наличие цифрового дисплея само по себе не повышает фактическую точность измерения.

В каталоге представлен штангенглубиномер ШГ-150 0,02 с толщиномером Micron. Его верхний предел составляет 150 мм, шаг отсчёта — 0,02 мм; исполнение с толщиномером следует выбирать под соответствующую измерительную операцию, а не как полную замену обычному глубиномеру. Модель внесена в Госреестр СИ; возможность заказа с поверкой указана в карточке.

Выбор диапазона и условий измерения

Для глубоких отверстий необходим запас по длине штанги. Для неглубоких проточек существеннее устойчивость основания и возможность вывести наконечник точно на нужную поверхность. Если деталь имеет фаску на входе, базирование по краю фаски может дать систематическую ошибку; плоскость опоры следует задавать технологической документацией.

При выборе для метрологической службы уточняют предел допускаемой погрешности, метод проверки нуля, особенности измерения узких канавок и необходимость поверки. Если основная задача — измерение высоты или разметка от поверочной плиты, целесообразнее рассмотреть штангенрейсмасы; для наружных и внутренних размеров деталей — штангенциркули.

Поставка штангенглубиномеров предприятиям

В Microntools можно сформировать заказ на глубиномеры нескольких диапазонов для разных рабочих мест, подобрать приспособления и согласовать метрологические документы для конкретных приборов. В ассортименте представлены изделия Micron и других производителей профессионального измерительного инструмента.

ООО «Микрон» работает с юридическими лицами, помогает подобрать исполнение по чертежу или техническому заданию и организует отправку по России. Для точного выбора в заявке полезно указать глубину, размеры и форму углубления, доступную базовую поверхность, требования к погрешности и количество изделий.
